1144 Steel U-LK107 Shaft - Gwida tal-Proprjetajiet, Makkinar u Applikazzjoni

Sommarju malajr

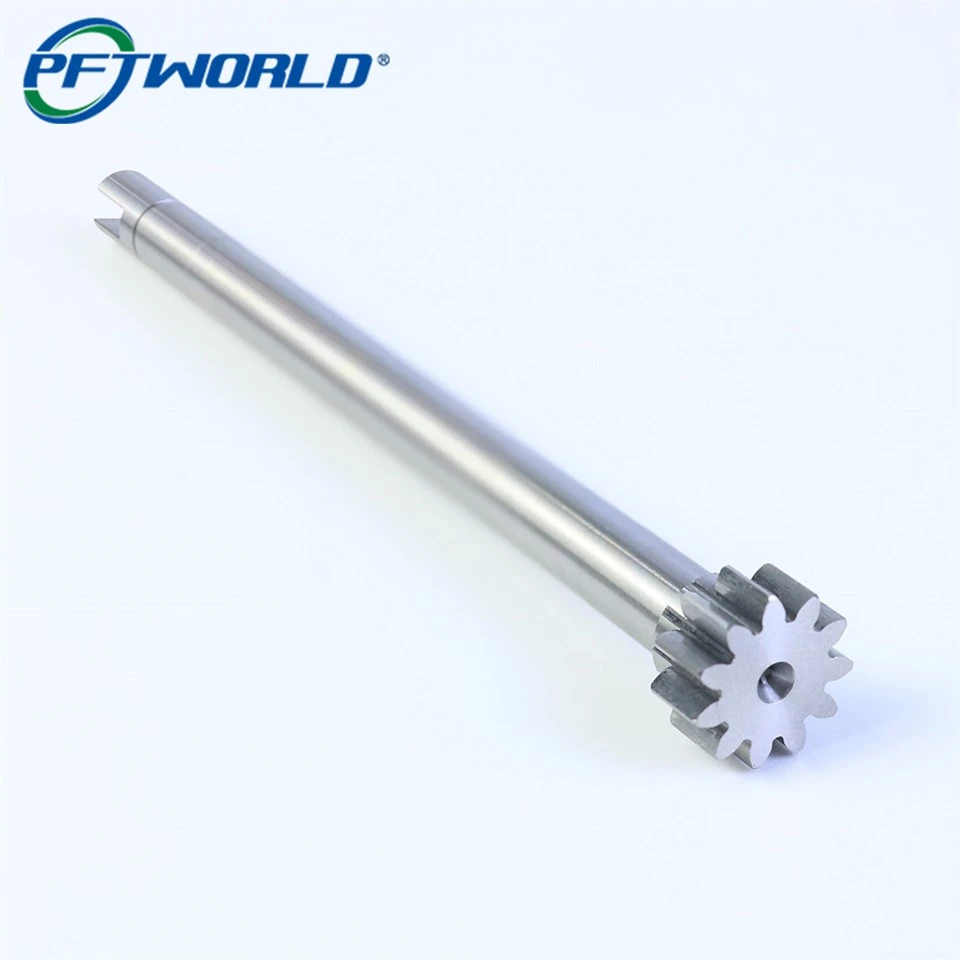

Il-1144 Azzar U-LK107 Xafthuwa xaft imdawwar bi preċiżjoni magħmul minn SAE/AISI 1144 (azzar tal-karbonju resulfurized, miġbud-kiesaħ). Huwa magħżul fejn huma meħtieġa saħħa għolja, makkinabilità eċċellenti, u tolleranzi dimensjonali stretti - użi tipiċi jinkludu xaftijiet, pinnijiet, u igganċjar għal komponenti driveline industrijali u awtomotivi. (AZoM)

Speċifikazzjonijiet ewlenin tal-materjal (dak li jrid ikun jaf l-akkwist)

Materjal:SAE/AISI 1144 (UNS G11440) - karbonju medju-, sulfurizzat mill-ġdid, ħafna drabi miġbud-kiesaħ. (azzar-grades.com)

Mekkaniċi tipiċi (-bar miġbud kiesaħ):tensjoni għolja u rendiment relattiv għal azzar b'karbonju baxx-; reżistenza tajba għall-għeja għal xaftijiet dinamiċi. Il-valuri eżatti jiddependu fuq iċ-ċertifikati tal-mitħna tal-fornitur - dejjem jitolbu MTR. (AZoM)

Limitazzjonijiet:mhux stainless - reżistenza limitata għall-korrużjoni; l-iwweldjar huwa ġeneralment skoraġġut jew jeħtieġ trattament tas-sħana wara-weldjatura minħabba kubrit/resulfurization. (Metal Zenith)

Għaliex 1144 għal xaftijiet U-LK107?

1144 joffri bilanċ: qrib-qawwa tal-azzar b'mod sinifikantimakkinarju aħjarminn ħafna azzar tal-karbonju medju-, li jnaqqas il-ħin taċ-ċiklu u l-użu tal-għodda għal xaftijiet imdawra bħal U-LK107. Għal partijiet imdawwar bi preċiżjoni li jeħtieġu distorsjoni minima wara l-magni, 1144 hija għażla prattika. (Metal Zenith)

Noti tal-manifattura - makkinar u kontroll dimensjonali

Tidwir u tlestija

Uża inserzjonijiet ta 'karbur li jaqtgħu u rati ta' għalf moderatament aggressivi biex tisfrutta l-kapaċità tal-magni tal-1144 - timmira li timminimizza s-sħana fiż-żona tat-tqattigħ biex tnaqqas l-istress residwu.

Tirfina tat-tidwir: immira r-Ra speċifikat (eż., 0.8 µm / 32 µin) f'pass wieħed jew tnejn ta' finitura skont id-dijametru u t-tul.

Tolleranza u runout

Għal xaftijiet ta' preċiżjoni, speċifika tolleranzi ġeometriċi: konċentriċità u runout (eż. Inqas minn jew ugwali għal 0.03 mm) u żoni ta' tond xierqa għall-komponenti tat-tgħammir.

Għal xaftijiet U-LK107 twal u rqaq, sejjaħ dritt (mm għal kull 100 mm) u ċaqliq tal-wiċċ biex tikkontrolla l-vibrazzjoni fl-applikazzjonijiet driveline.

Serħan mill-istress u kontroll tad-distorsjoni

Jekk tintuża bar-miġbuda kiesħa, distorsjoni minima hija tipika - xorta, ordna vireg b'mikrostruttura konsistenti u titlob għażliet ta' ħelsien mill-istress-jekk ikunu meħtieġa tolleranzi ta' tul-issikkati. (AZoM)

(Parir prattiku: itlob lott qasir tat-test biex tkejjel l-offsets u l-kumpens tal-għodda jekk qed tmexxi l-produzzjoni bejn il-fornituri.)

Trattament bis-sħana u finituri tal-wiċċ

Trattament bis-sħana:1144 huwa tipikament użat kif-(cold-drawn). Permezz ta'-ebusija jew tifi-u-ittemprar huwa possibbli iżda jeħtieġ kontroll bir-reqqa u kapaċità tal-fornitur; dejjem ivverifika l-mekkanika wara t-trattament bis-sħana. (azzar-grades.com)

Finituri komuni:fosfat + żejt, ossidu iswed, kisi taż-żingu, jew nitriding (jekk tkun meħtieġa reżistenza għall-ilbies) - agħżel għal kull rekwiżiti ta 'korrużjoni u xedd. Nota: il-ħxuna tal-kisi taffettwa t-tolleranza tax-xaft - speċifika d-dimensjoni tal-post-tal-kisi jew tippermetti għat-tħin wara l-kisi.

Lista ta' kontroll tal-kontroll tal-kwalità (għall-akkwist u l-ispezzjoni)

Materjal MTR:jivverifika l-kompożizzjoni UNS G11440 / AISI 1144 u n-numru tas-sħana.

Rapport dimensjonali:rapport sħiħ tas-CMM għall-ewwel oġġett u kontrolli tal-produzzjoni (dijametri, konċentriċità, runout).

Rapport tal-finitura tal-wiċċ:Ra kejl u ħxuna tal-kisi jekk applikat.

Test tal-ebusija:jekk isir trattament bis-sħana.

Test tal-għeja jew tal-bilanċ:meħtieġa għal xaftijiet li jduru jew partijiet driveline.

Applikazzjonijiet tipiċi u kriterji ta' għażla

Tajjeb għal:drive shafts industrijali, couplers, pinnijiet, magħżel ta 'preċiżjoni fejn il-makkinabilità u s-saħħa huma importanti. (Metal Zenith)

Evita meta:f'ambjenti korrużivi ħafna (uża stainless) jew meta l-iwweldjar fil-qasam huwa mistenni.

Fuq l-ispeċifikazzjonijiet tal-fornitur u talbiet "Stressproof".

Xi imtieħen jikkummerċjalizzaw varjanti "Stressproof" (proċess ikkontrollat ​​b'dritta garantita). Jekk id-dritta u l-istabbiltà tad-daqs huma kritiċi għal U-LK107, speċifika jew materjal vera Stressproof jew itlob iċ-ċertifikazzjoni tal-mitħna - ġeneriċi 1144 u Stressproof mhumiex identiċi. (Makkinista Prattiku)
